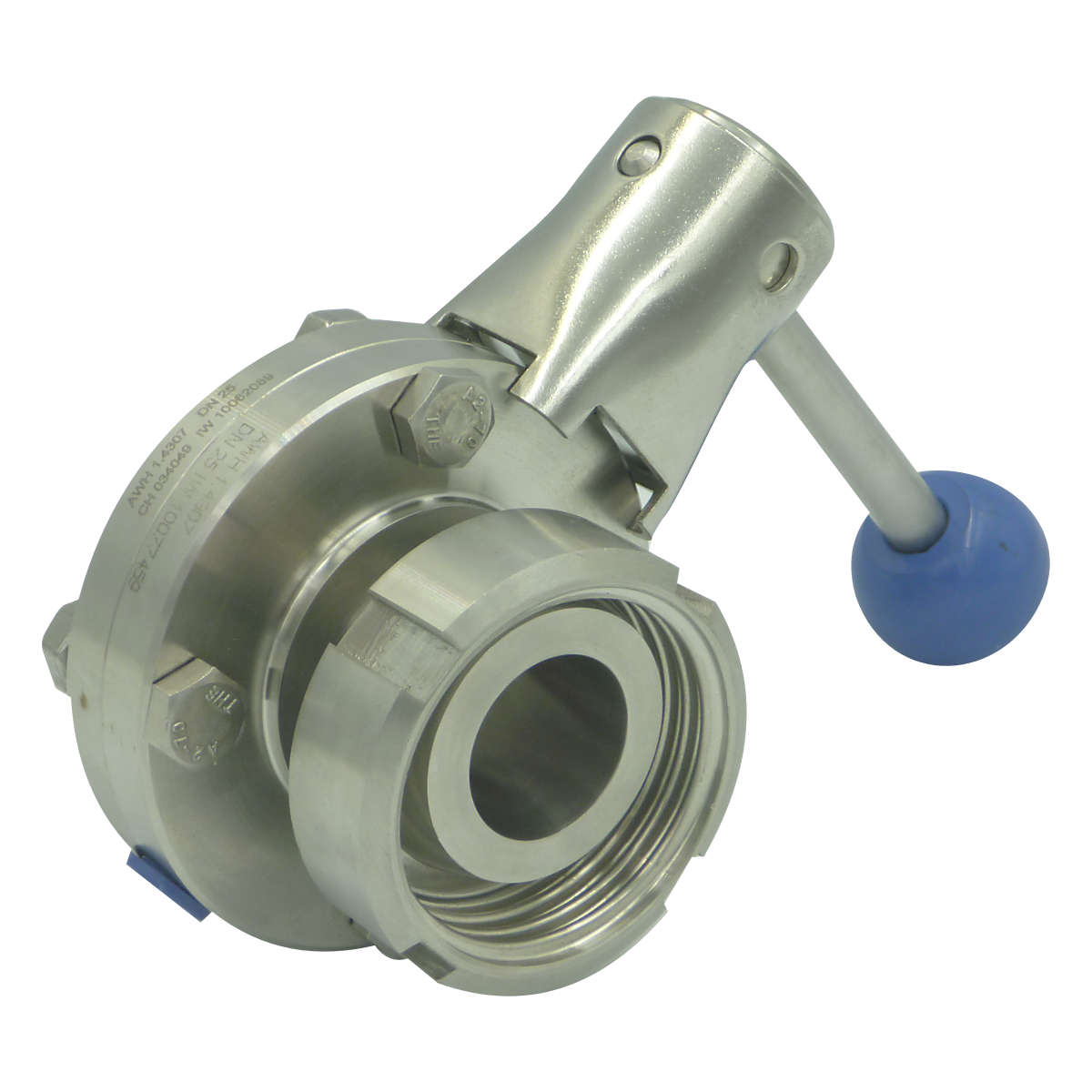

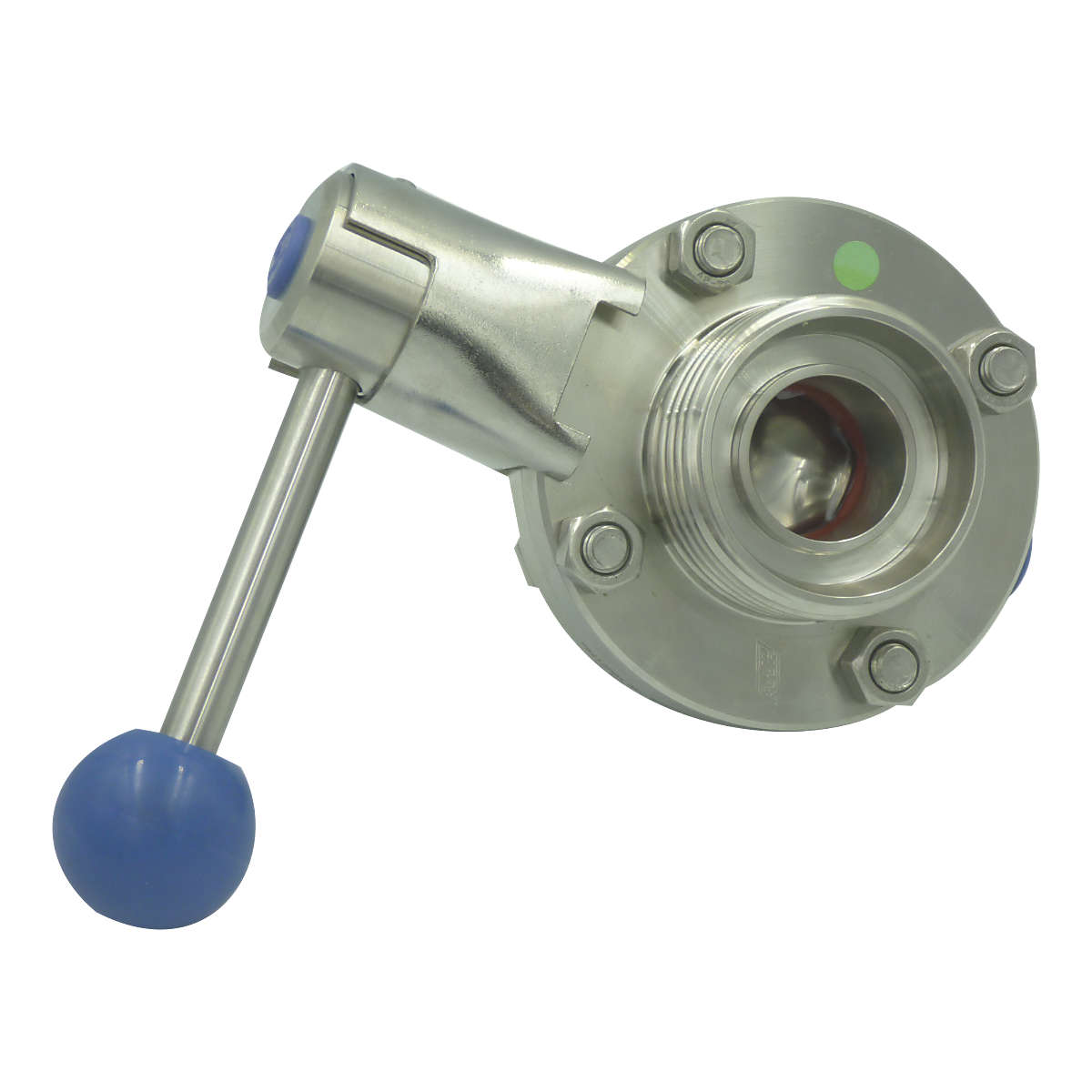

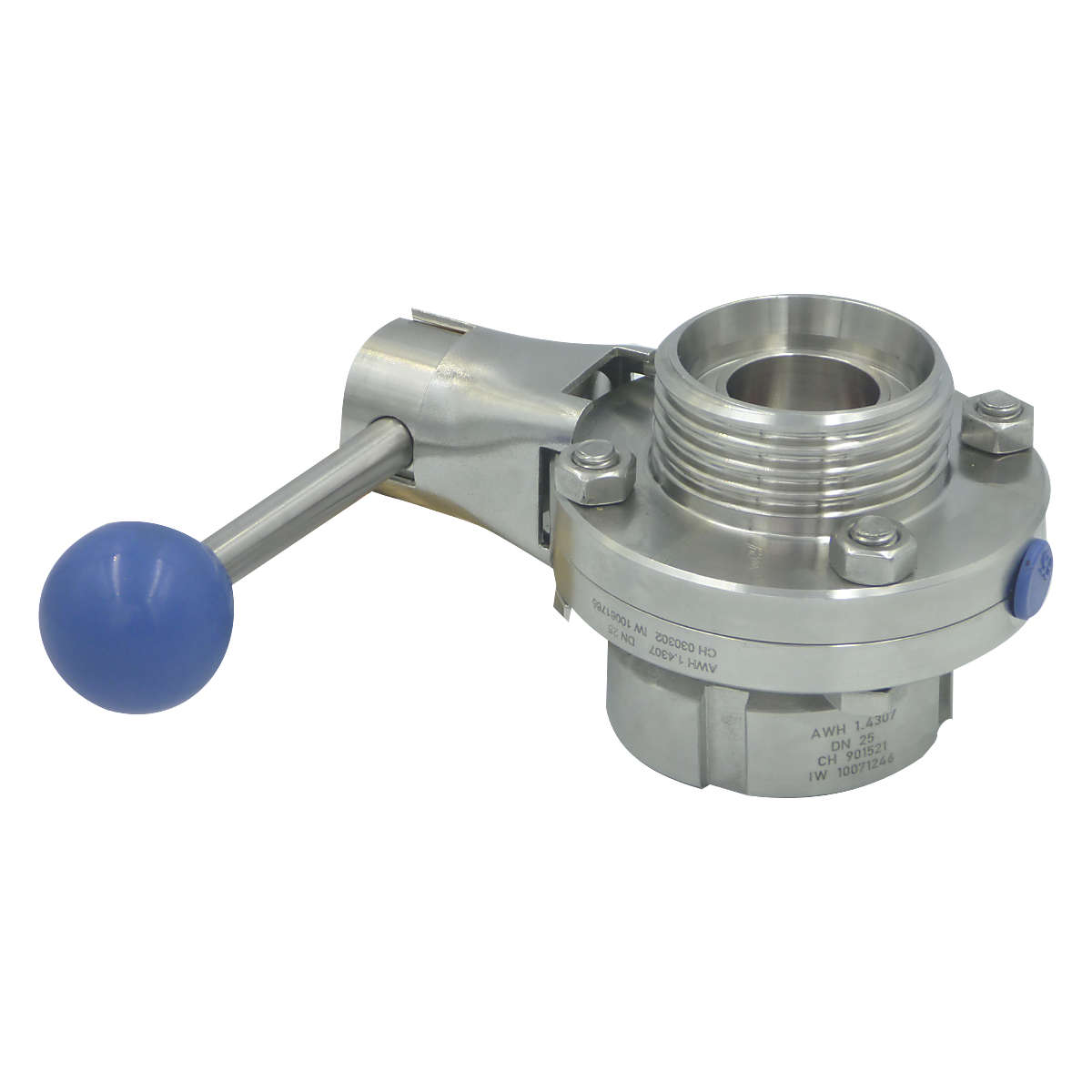

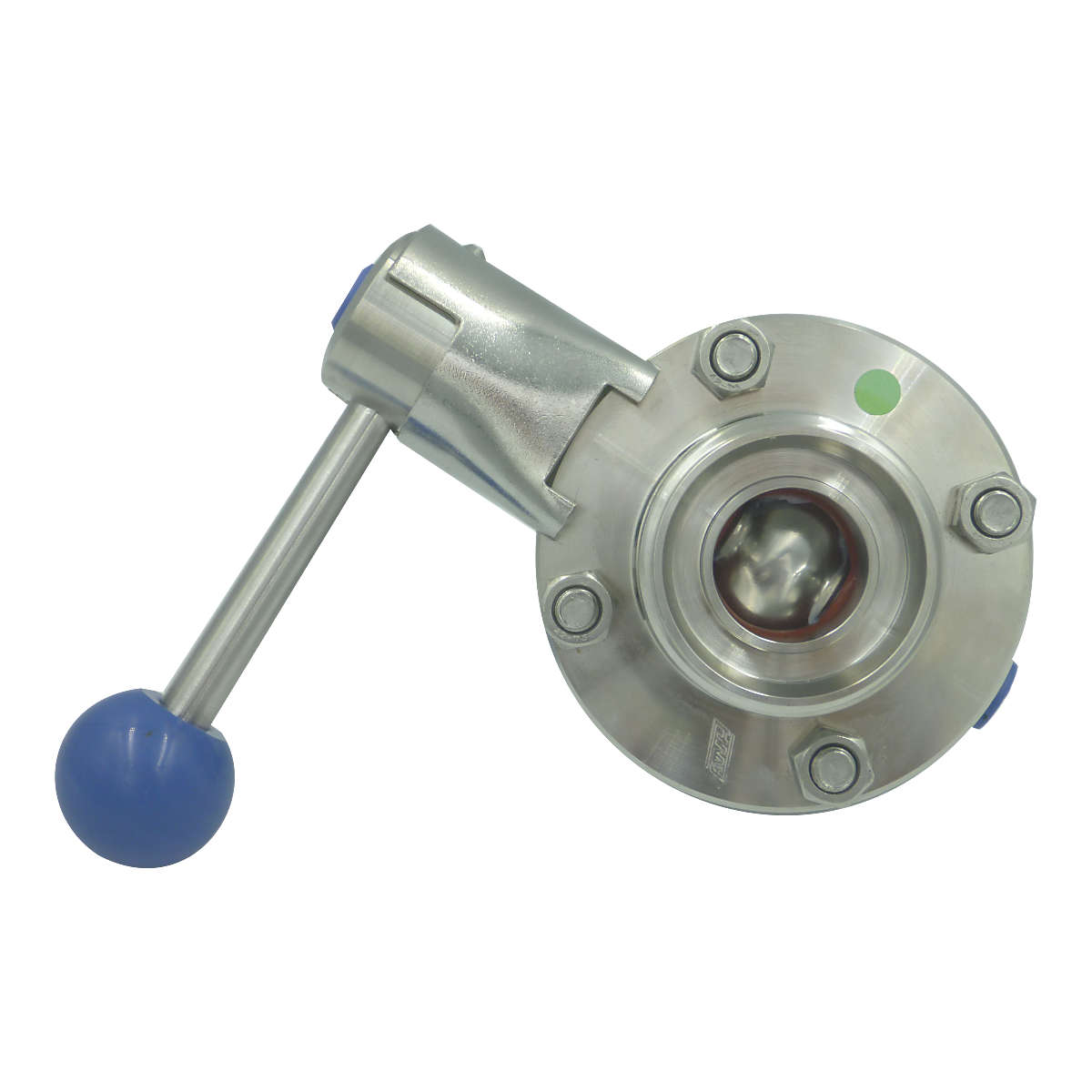

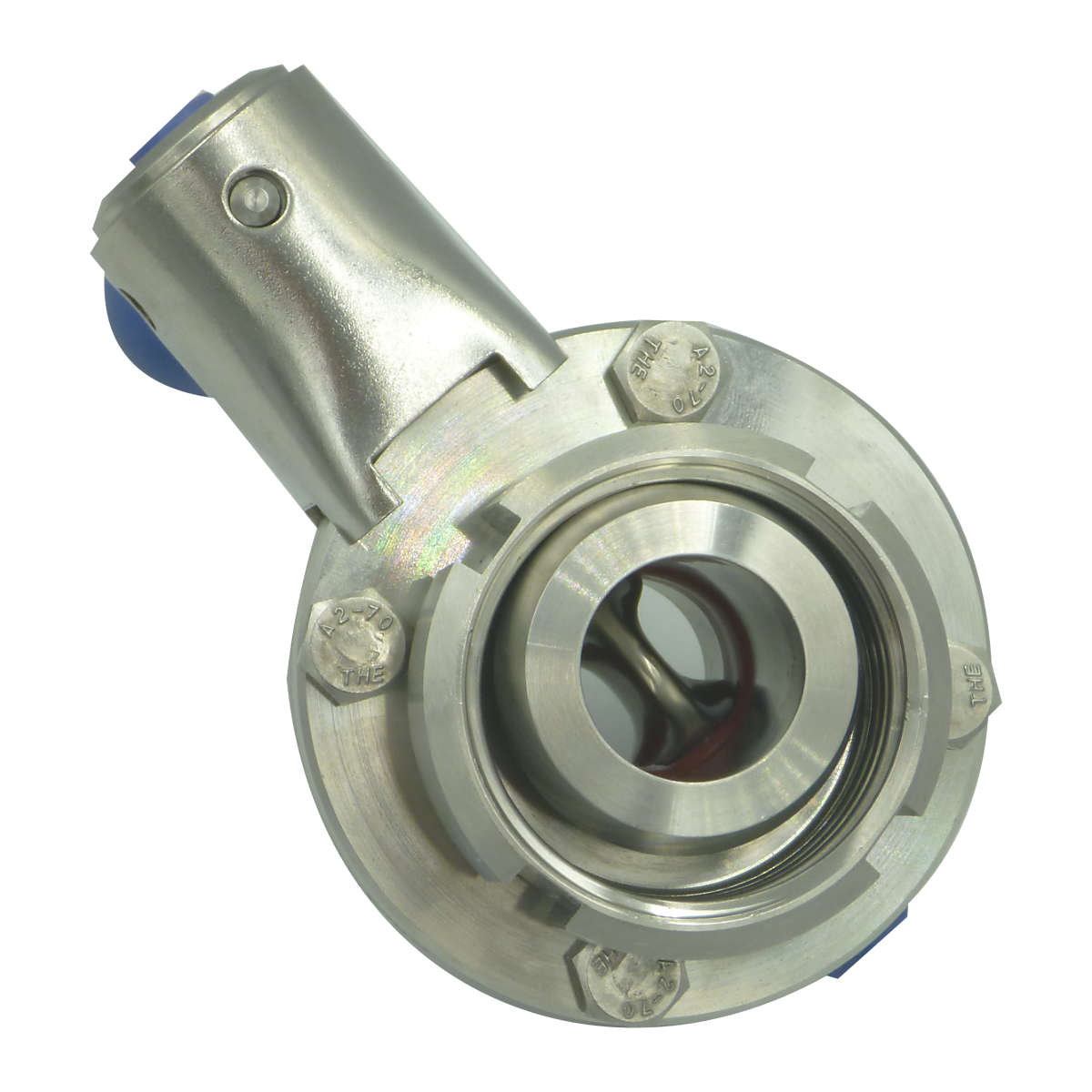

Zawór klapowy – motylkowy DN25 DIN 11851

389,00

Standard: DIN11851 – złącza higieniczne

Rozmiar: DN25

Typ zaworu: Klapowy

Uszczelnienie: Silikon

Gatunek stali: AISI304L (1.4307)

Brak w magazynie

Sprawdź dostępność

Szczegółowy opis

Oferowany zawór z przyłączami w standardzie DIN11851 został w całości wykonany ze stali nierdzewnej AISI304L. Kąt obrotu rączki to 90°, posiada ona solidną blokadę zapobiegającą niepożądanej zmianie jej pozycji. W celu otwarcia lub zamknięcia zaworu należy pociągnąć rączkę wzdłuż jej osi, wtedy możliwy jest ruch.

Z jednej strony zawór zakończony gwintem zewnętrznym, z drugiej przyłączem stożkowym z nakrętka. Obecność nakrętki zapewnia swobodę ustawienia położenia osi obrotu dźwigi zaworu, tak aby dostęp do niej był optymalny.

Zawory klapowe posiadają niewątpliwą zaletę w postaci utrzymania wysokiej higieny miejsca rozdzielenia mediów. Możliwe jest to dzięki konstrukcji klapy, która po zamknięciu dzieli objętość wewnątrz zaworu na dwie części, gdzie w zaworach kulowych objętość dzielona jest na trzy części (dodatkowa jest objętość wewnątrz kuli)

Uszczelnienie klapki zostało wykonane z silikonu dzięki czemu doskonale nadaje się do substancji spożywczych, w tym alkoholi. Uszczelnienie w zaworze klapowym jest częścią wymienną – dostępne jest na zamówienie.

Do poprawnego uszczelnienia gwintu zewnętrznego konieczne jest posiadanie odpowiedniej uszczelki,
pasujące uszczelki znajdą Państwo tutaj: Kliknij – Uszczelka DIN 11851 DN25

Średnica nominalna zaworu: DN25
Gwint zewnętrzny: DN25 DIN11851 (Rd 52 x 1/6″)
Gwint wewnętrzny (nakrętka): DN25 DIN11851 (Rd 52 x 1/6″)
Długość bez rączki:  A = 74 mm
Długość rączki (od osi obrotu): B = 107 mm
Wysokość od osi otworu: C = 90 mm
Średnica wewnętrzna: D1 = 26 mm
Średnica zewnętrzna: D3 = 87 mm
Średnica zewnętrzna nakrętki: 63 mm

Stal nierdzewna z gatunku AISI304L (1.4307) charakteryzuje się dużą odpornością na ogólną korozję, przez co doskonale nadaje się do stosowania przy produktach spożywczych i alkoholach.
Do pracy przy agresywnych środkach chemicznych zalecamy wybór stali kwasoodpornej z gatunku 1.4404 (AISI 316L).

Parametry techniczne

Waga 1.8 kg
Wymiary 17 × 15 × 9 cm
